TEAC UD-505-X Black

TEAC получил награду Japan VGP Award (The Visual Grand Prix Awards) 2022.

TEAC UD-505-X это обновление предыдущей модели UD-505 В устройстве в качестве чипов цифро-аналоговх преобразователей трудятся чипы SABRE ESS9038 Q2M. На каждый канал приходится по одному такому чипу, поддерживающему PCM (до 32 бит/768 кГц) и DSD (до 22.5 МГц) в нативном режиме. В устройстве реализованы два тактовых генератора для сигналов, кратных частотам 44.1 и 48 кГц, а через порт BNC доступно подключение внешнего клока (10 МГц) с целью понижения джиттера. Для PCM можно использовать один из пяти отключаемых цифровых фильтров, а для DSD-потока имеются два фильтра на выбор. ЦАП сохранил функцию апсемплинга повышающего разрешение PCM до 32 бит/384 кГц и переводящим PCM в DSD (до 24.5 МГц) на лету.

Балансная схемотехника модели соответствует принципу «двойного моно». Каждый канал получает питание от отдельного тороидального трансформатора, а цифровой изолятор защищает аналоговые цепи от проникновения шумов, генерируемых цифровыми источниками сигнала и прочими контурами. В аналоговой секции установлены четыре буферных дискретных сильноточных усилительных каскада (технология TEAC-HCLD2), гарантирующих широкий динамический диапазон. Два из них используются для балансного выхода, а остальные два — для RCA-выхода. Модель имеет высокоточный пошаговый регулятор громкости TEAC-QVCS, изменяющий напряжение на линейном выходе, а также участвующий в настройке уровня громкости встроенного HCLD-усилителя для наушников. Для наушников имеются два 6.3 мм гнезда и 4.4 мм 5-контактный балансный разъем Pentaconn. При симметричном подключении используется активное заземление, подавляющее шумы, создаваемые блоком питания.

Модель TEAC UD-505-X оснащена Bluetooth-модулем, поддерживающим кодеки LDAC и aptX HD, позволяющие получить звучание, близкое по качеству к Hi-Res-форматам.

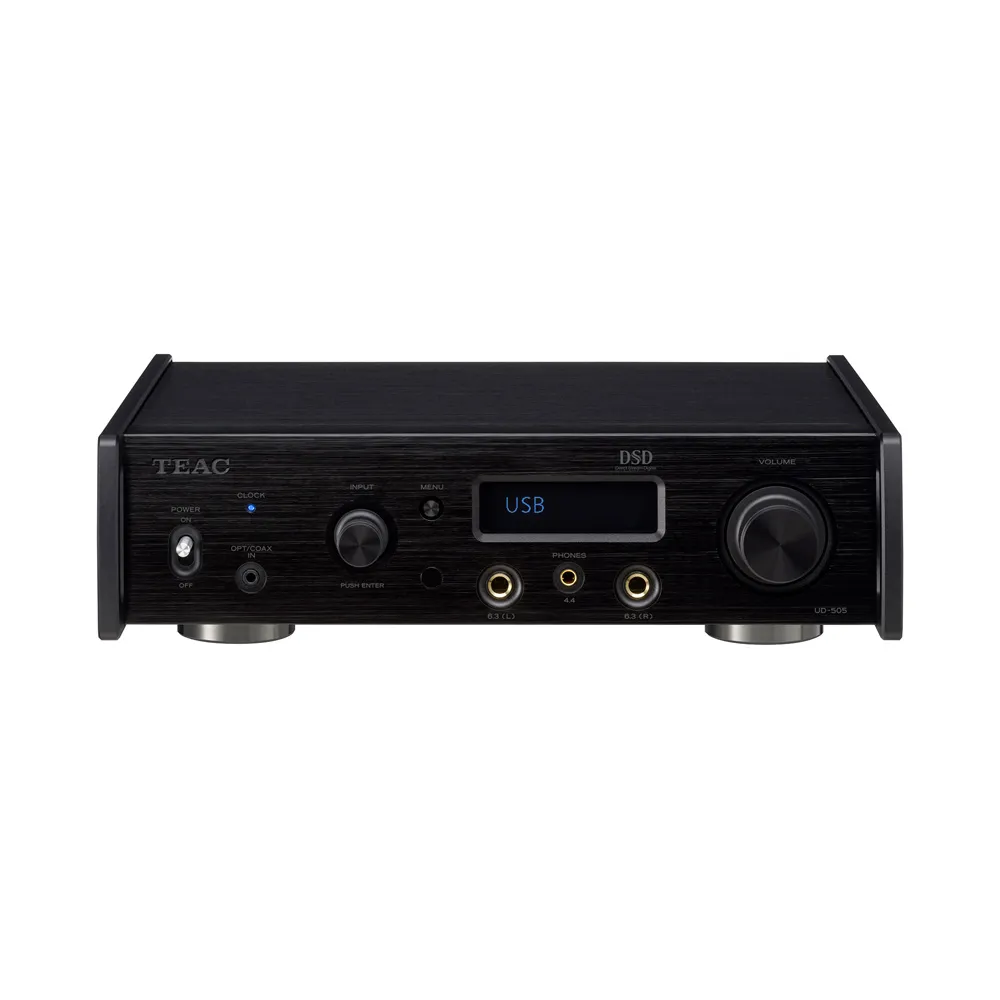

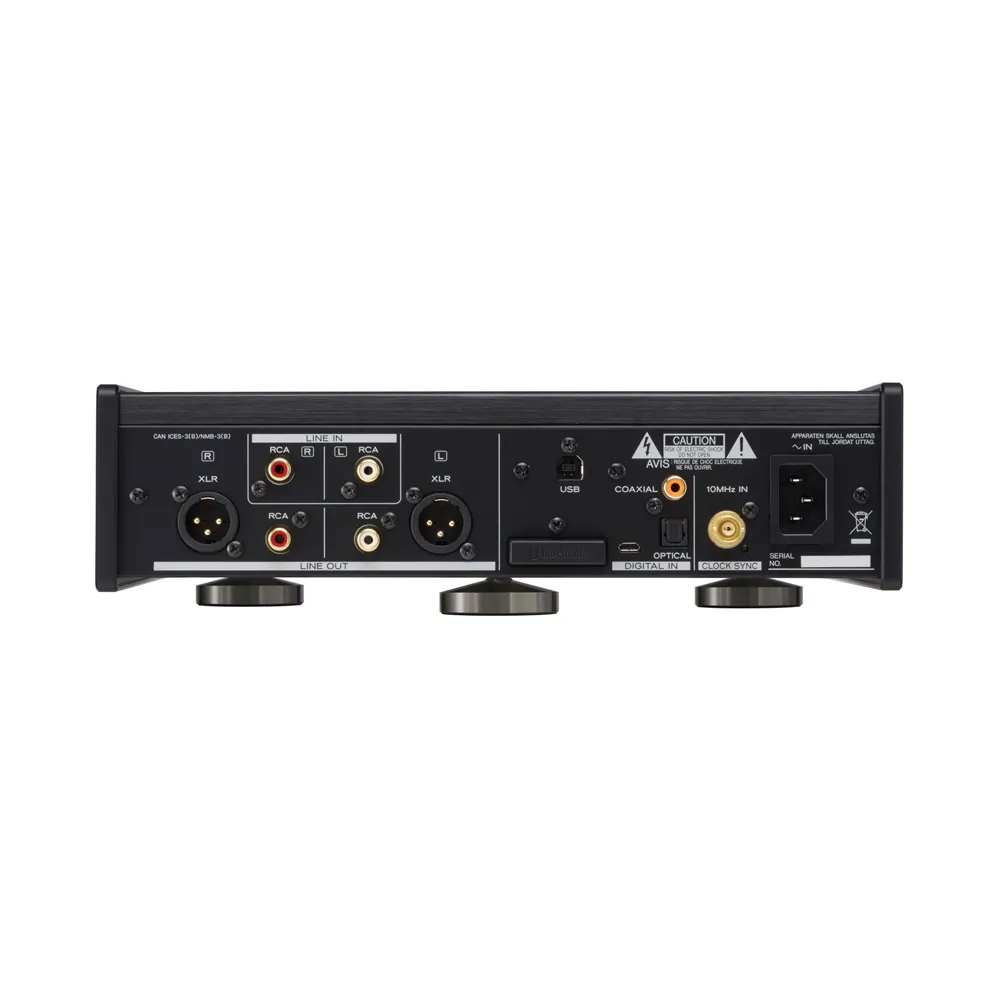

Алюминиевый корпус ЦАПа отличается приятным функциональным дизайном. Толстые боковины имеют миниатюрные ручки, как в рэковой аппаратуре, а три опорные ножки оснащаются шипами-конусами и подпятниками для виброразвязки с установочной поверхностью. На фасаде помимо трех гнезд для наушников находится совмещенный 3.5 мм оптический/коаксиальный вход. На тыльной стороне имеются балансный и небалансный выходы, аналоговый вход RCA, а также коаксиальный и оптический входы, BNC для внешнего клока и USB-порт для подключения к компьютеру, в котором реализована технология "Bulk Pet".

Такая технология имеет четыре режима и гарантирует более стабильную и равномерную передачу данных между компьютером и TEAC UD-505-X по сравнению с обычным асинхронным способом, что особенно актуально при трансляции Hi-Res-аудио. В итоге нагрузка на оба устройства выравнивается, что положительно отражается на качестве звучания.

Новая схема буферной секции усилителя для наушников

Схема позволяет одновременное подключения двух наушников по балансу к разъему 4.4 мм и 6.3 мм, или двух наушников к разъемам 6.3 мм.

Особенности:

• балансная топология схем - двойное моно;
• по одному чипу SABRE ESS 9038 Q2M на канал;
• поддержка форматов: PCM (до 32 бит/768 кГц) и DSD (до 22.5 МГц);
• Bluetooth с поддержкой кодеков LDAC, aptX-HD, AAC и SBC;
• апсемплер до 384 мГц;
• пять цифровых фильтров для PCM;
• 2 фильтра для DSD;
• возможность подключения внешнего клока;
• 4 буферных усилительных каскада HCLD2;
• усилитель для наушников с тремя выходами, включая 4.4 мм балансный разъем Pentaconn;
• антирезонансные ножки.
• позолоченный BNC для подключения клока;
• выходная мощность: 2 x 700 мВт при нагрузке 32 Ом (балансное подключение);
• выходная мощность: 2 x 500 мВт при нагрузке 32 Ом (не балансное подключение);

Комплектация:

• цап UD-505-X;

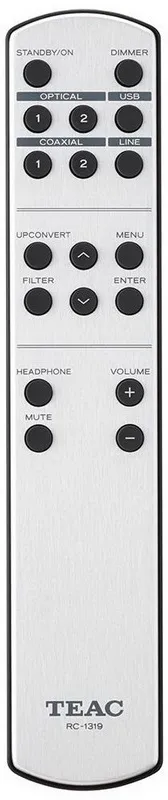

• пульт ду;
• кабель питания;
• документация.
