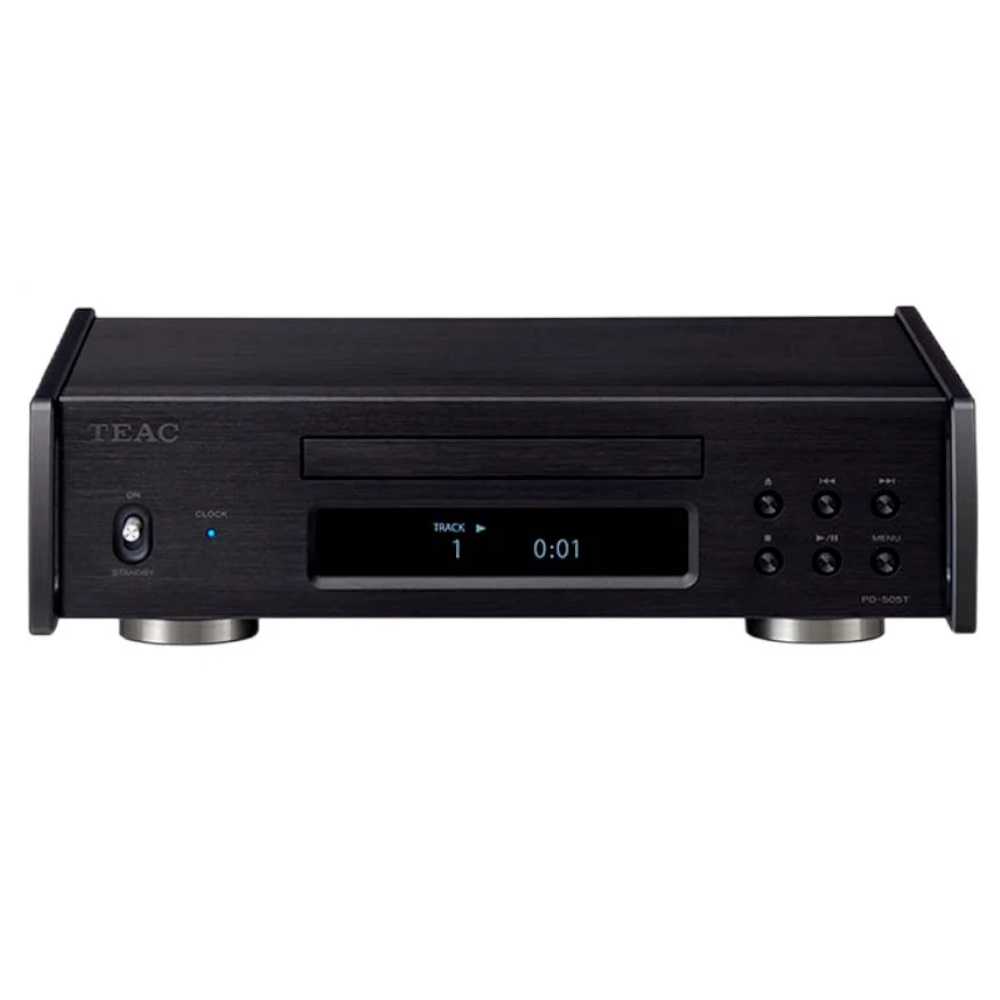

TEAC PD-505T Black

CD-транспорт TEAC PD-505T серии Reference 500, выпущен к 70-летию компании. Основываясь на оригинальном приводе компакт-дисков, использованном в плеере CD-5020A, который уже много лет устанавливается в профессиональных продуктах, была разработана новая конструкция, оптимизированная для PD-505T. Используя полуплавающее крепление и новую схему привода, удалось добиться более точного считывания CD-дисков и поддержания высокого уровня чистоты аудио сигналов.
Кроме того, благодаря поддержке внешнего тактового сигнала 10 МГц этот транспорт можно использовать не только совместно с ЦАП TEAC серии Reference 500, но и также обеспечить высококачественное воспроизведение аудио CD с помощью различных других цифровых систем воспроизведения.
Плеер CD-5020A оснащен оригинальным приводом TEAC, разработкой которого представляет предмет гордости компании. Он был использован для профессионального применения из-за его долговечности и надежности. Основываясь на конструкции привода компакт-дисков, использованной в CD-5020A, инженеры разработали новую конструкцию, оптимизированную для PD-505T.
Весь механизм CD-привода смонтирован на суб-шасси в полуплавающем состоянии, и не полностью закреплен на корпусе устройства. Такая конструкция, разработанная с особой тщательностью, предотвращает обратную связь, которая может оказать негативное влияние на считывание данных с компакт-дисков, предотвращая передачу вибраций, генерируемых двигателем шпинделя и приводом на корпус, что вызывает соответствующие помехи.
В то же время, чтобы исключить влияние демпферов, используемых при монтаже компонентов привода, на качество звука, были также спроектированы места, где, например, использованы жесткие методы крепления, и учтены общие режимы вибрации при создании конструкции, в которой используются как жесткие, так и гибкие соединения. Таким образом, достигается более точное считывание данных с компакт-дисков и поддержание более высокого уровня чистоты аудио сигналов.
Cтремясь к еще более высокому уровню воспроизведения, в компании разработали новую схему управления приводом для механизма CD. Управляя двигателем шпинделя с неглубокой обратной связью для создания естественного режима вращения, удалось достичь еще более неискаженного и открытого звучания. Кроме того, используется мостовая (BTL) схема, которая не создает шумов при переключении, начиная со шпинделя и включая также привод, приводящий в движение объектив датчика. Это устраняет даже незначительные воздействия на процесс считывания сигнала и повышает его чистоту.
Для источников питания используются трансформаторы с тороидальным сердечником. Кроме того, имеются отдельные источники питания для OLED-дисплея, для привода компакт-дисков и схемы микрокомпьютера, а также для аудио схем - с вторичными обмотками и выпрямителями для каждой из них. В целях улучшения качества звука для привода компакт-дисков, микрокомпьютера и аудио схем используются независимые схемы питания.
Внутренний генератор тактовой частоты на основе кварцевого кристалла с малым фазовым шумом. При цифровом подключении точность синхронизации предыдущих устройств в тракте может повлиять на качество работы всей системы. Кварцевый генератор с низким уровнем фазового шума, обладающий выдающимися характеристиками, используется для генерации внутренних тактовых импульсов PD-505T. Считывая сигналы с CD с помощью прецизионных тактовых импульсов, можно точно выдать в цифровом виде исходный аудио сигнал, сохраненный на компакт-диске.
Вход для внешнего тактового сигнала 10 МГц. Вход для внешнего тактового сигнала с частотой 10 МГц позволяет синхронизировать работу с более точным внешним тактовым генератором. Кроме улучшения качества аудио при воспроизведении сигналов через PD-505T, это дает также возможность затактировать всю аудио систему от одного генератора и повысить качество ее работы за счет синхронизации с ЦАП.
Цельнометаллический корпус обеспечивает виброустойчивость и стильный внешний вид при размерах формата А4, который может легко разместиться на столе.
Поскольку весь корпус изготовлен из металлических панелей, устойчивых к внешним шумам, подавляется проникновение электромагнитных помех, генерируемых компьютерами и другими устройствами. Это обеспечивает чистоту внутренней среды при минимальном уровне помех даже в сложных для аудио оборудования условиях. Кроме того, алюминиевые панели толщиной 8 мм, которые покрывают обе стороны цельнометаллического корпуса, обеспечивают ему необходимую прочность и точную форму. Кроме того, это устройство размером со страницу формата А4 (если смотреть сверху) можно легко разместить на письменном столе, тумбочке или в другом небольшом пространстве.
Оригинальные опоры в трех точках без напряжений. Недавно разработанная оригинальная конструкция ножек с тремя точками опоры без механических напряжений обеспечивает стабильное размещение, так как на нее не влияют небольшие неровности поверхности под ней. По сравнению с теми, что использовались в предыдущих конструкциях, эти ножки лишь частично закреплены на шасси. Эта конструкция была разработана на основе концепции, согласно которой, позволяя ножкам свободно вибрировать, можно добиться более естественной реверберации звука. Эти опоры из обработанной стали не крепятся прочно, а устанавливаются таким образом, чтобы они свободно соединялись с нижней частью устройства. Сохраняя ощущение расположения, подобное тому, которое было у заостренных ножек с шипами, использовавшихся в предыдущих моделях, этот метод обеспечивает более естественные и насыщенные реверберации звука.
Полуплавающая верхняя панель. Используется полуплавающая конструкция верхней панели. Верхняя панель не крепится к корпусу винтами. Вместо этого она частично зафиксирована, закреплена только боковыми панелями, что создает ощущение открытости звучания

Общие
Название    TEAC PD-505T Black
Производитель    TEAC (Япония)
Серия    Reference 500
Тип устройства    CD транспорт
Тип    Транзисторные
Потребляемая мощность, Вт    4
Напряжение питания, В    220 - 240
Цвет    Черный (Black)
Габариты, мм    290 х 84,5 х 249
Вес, кг    4,0
Гарантия    12 месяцев
Основные характеристики
Количество каналов    2
Входной импеданс    50 Ом
Выходной импеданс    75 Ом
Выходное напряжение    0,5 В
Аудио ЦАП    Нет
Воспроизводимые диски    CD-DA, CD-R/RW
Пульт ДУ    Есть

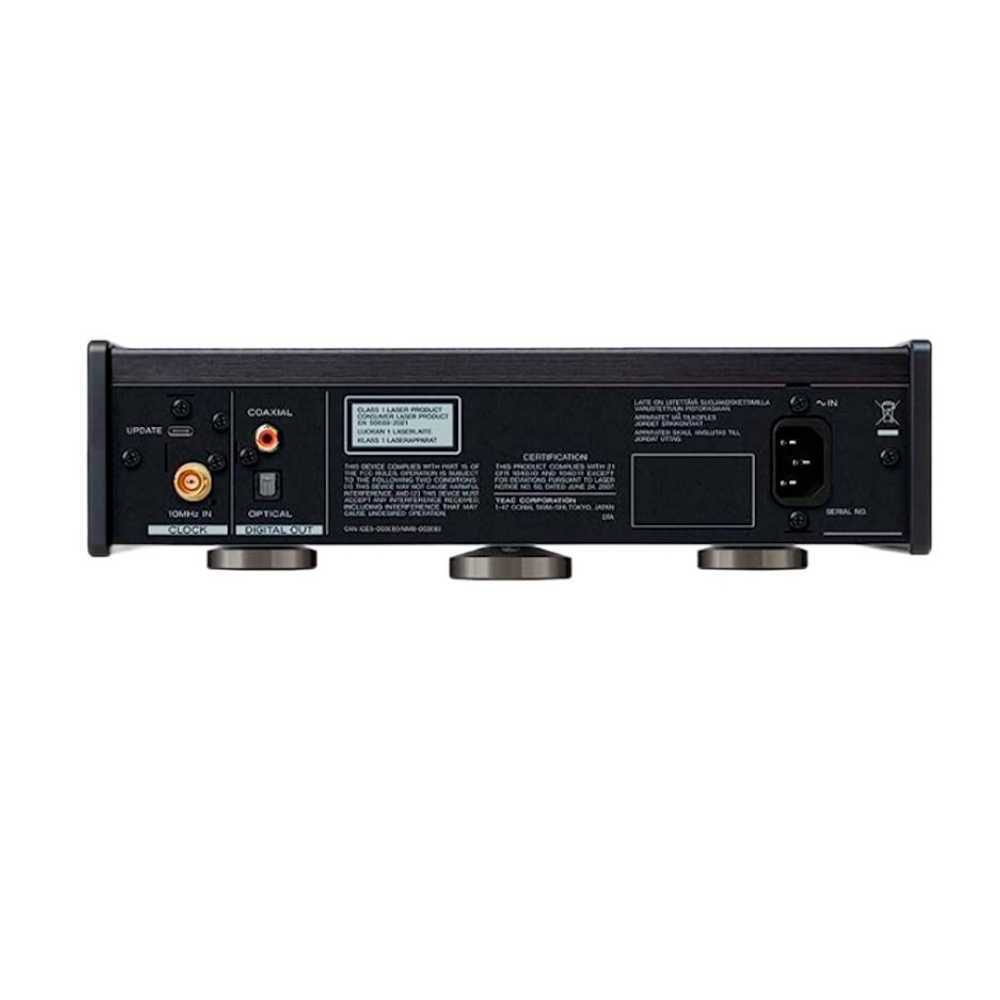

Соединительные разъемы вход
Coaxial    1 х BNC
Соединительные разъемы выход
Coaxial    1 x S/PDIF (RCA)
Optical    1 x Toslink
