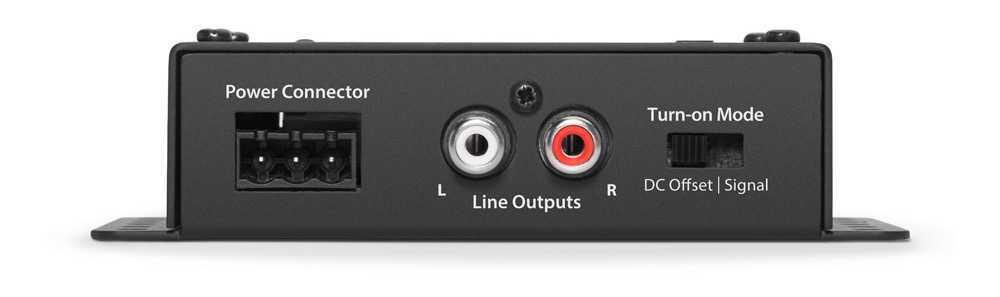

JL Audio LoC-22

Полностью активный двухканальный конвертер уровня динамиков в линейный выход с автоматическим включением
Разработано JL Audio Sr. Инженер Брюс Макмиллан, LoC-22 - это активный двухканальный процессор, разработанный для приложений, требующих затухания заводских аудиосигналов для использования с усилителями и сигнальными процессорами.
LoC-22 использует полностью регулируемый, коммутирующий источник питания МОП-транзисторов и полностью аналоговую схему для обеспечения плоской частотной характеристики на любом уровне сигнала (3 Гц - 32 кГц, +0, -1 дБ), без изменения отклика басов на высоких уровнях, как это делают многие пассивные линейные выходные преобразователи.

Разработанный для борьбы с вызванным кабельным шумом, LoC-22 имеет архитектуру ввода с балансировкой дифференциала, что делает его совместимым практически с любым аналоговым аудиосигналом. LoC-22, способный принимать до 40 В среднеквадратичное значение на канал (эквивалентно 400 Вт при 4 Омах), LoC-22 легко обрабатывает самые мощные заводские выходы усилителя. Встроенный двухдиапазонный переключатель входной нагрузки обеспечивает совместимость с большинством заводских усилителей, которые используют импедансное зондирование для отключения каналов.

Идеально подходит для полнодиапазонных или низкочастотных приложений, LoC-22 оснащен парой аналоговых выходных разъемов линейного типа RCA (до 8 В RMS) для подачи аудиосигналов на вашу систему послепродажного обслуживания. Аналоговые выходы совместимы с большинством типов процессоров или усилителей сигналов послепродажного обслуживания. Установка выходных уровней очень проста и легка благодаря специально откалиброванному, встроенному индикатору обрезки, который работает с тестовыми тонами или музыкой. LoC-22 предлагает два метода автоматического включения (DC-Offset Sensing или Signal Sensing) и обеспечивает положительный выход включения 12 В для активации усилителей послепродажного обслуживания или другой последующей электроники.

LoC-22 включает в себя следующие функции:
Полностью активная, полностью аналоговая схема Брюса Макмиллана обрабатывает мощные заводские выходные усилители, до 40 вольт на канал
Архитектура ввода с дифференциальной балансировкой обеспечивает шумоподавление и совместимость с большинством аналоговых выходов от OEM-источников и усилителей
Двухдиапазонный переключатель входной нагрузки (20 кОм/нормальный, 60 Ом/Низкий Z, термозащищенный) для максимальной совместимости с усилителями OEM
Одна стереопара кристально чистых выходных разъемов RCA линейного уровня (до 8 В RMS)
Автоматическое включение через DC-Offset или Signal-Sensing
Выделенный выход дистанционного включения 12 В (максимум 100 мА) для активации послепродажных сигнальных процессоров или усилителей
Встроенный светодиодный обтравочный индикатор делает настройку уровня вывода быстрой и легкой
Ультракомпактная конструкция корпуса вписывается практически в любое место установки!

Тип источника питания    Коммутация, МОП-транзисторная ШИМ, Регулируемая
Рабочее напряжение    9 - 16 В постоянного тока
Жеребьевка тока в режиме ожидания    <1,6 мА
Черте рабочего тока    0,13 А при 13,8 В
Частотная характеристика    3 Гц - 32 кГц (+0 дБ, -1 дБ)
Соотношение S/N при 2V RMS    Коэффициент усиления при минимуме: 118 дБ Прибычалив при максимальной: 103 дБ (20 кГц)
Удаленная выходная емкость    100 мА (максимум)
Рекомендуемое значение предохранителя    1 А
Рекомендуемый тип предохранителя    Быстродействующий, ATO/ATC или аналогичный
Входные каналы    Два
Тип входа    Дифференциально сбалансировано
Входное напряжение    40 В среднеквадратичное значение на канал (максимум)
Входное сопротивление    Нормальный: 20 км/м
Низкий Z: 60 Ом
Порог включение    Сигнализация: 5 мВ Вкл./Выкл.3,5 мВ при 1 кГц (левый вход) Смещение постоянного тока: 4,5 В
Выходные каналы    Два
Аналоговый вывод    Несбалансированные стереоразъемы RCA
Макс. Необрезанный вывод    8 В среднеквадратичное значение
Импеданс вывода    450 Ом
Диапазон усиления    -27,3 дБ (полный КНО) до +3,2 дБ (полный КВ)
THD+N    0.01% при 2В среднеквадратичном диапазоне (1 кГц)
