JL Audio VX1000/5i

5-канальный процессорный усилитель мощности D-класса со встроенным 7-канальным DSP-аудиопроцессором.

Мощность: 100 Вт x 4 @ 2 Ома + 600 Вт х 1 @ 2 Ома – 14,4 В с возможностью мостового включения каналов, технология усиления D-класса NexD2 ™.
Входы: аналоговый 6-канальный дифференциально-балансный RCA с регулировкой чувствительности в диапазоне 200 мВ – 16 В RMS, цифровой оптический TOSLINK S/PDIF с разрешением до 24 бит / 192 кГц
Выходы: аналоговый 2-канальный RCA с уровнем 4 В RMS и цифровой оптический TOSLINK S/PDIF с разрешением до 24 бит / 96 кГц, оба с возможностью обработки встроенным DSP-аудиопроцессором и регулировкой по уровню
Настройки: встроенный DSP-аудиопроцессор на основе Asahi Kasei Microdevice - AKM® АК7738, аналого-цифровые и цифро-аналоговые конверторы AKM®, обработка сигнала Hi-Res 24 бит / 96 кГц. Входной/выходной роутер и микшер сигналов, кроссовер, эквалайзер, временные задержки, инвертор фазы и поканальная регулировка уровней. Все настройки осуществляются с помощью программного обеспечения TüN™, совместимого с ОС Windows 7 SP1/Win 8.1/Win 10 32 бит или 64 бит и macOS 10.12.0 64 бит.

Процессорные усилители VXi сочетают референсное качество звучания JL Audio с беспрецедентными возможностями и удобством настройки DSP-аудиопроцессора. Команда создателей VXi выбрала в качестве девиза серии слоган Simplify. Simplify – значит Упрощаем, но это не значит простоту инженерных решений и максимально возможное снижение себестоимости за счет качества, нет, здесь все наоборот. Simplify – значит упрощаем очень сложный процесс создания бескомпромиссной автомобильной аудиосистемы на всех этапах, от подбора и согласования компонентов до их инсталляции и финальной настройки. Модельный ряд VXi соответствующие их потенциалу акустические системы и сабвуферы JL Audio позволяют скомпоновать High-End аудиосистему любой конфигурации. Флагман серии – восьмиканальный JL Audio VX800/8i – удостоен почетного звания победителя премии EISA AWARD (Expert Imaging and Sound Association) – Best Product 2018 – 2019 в категории IN-CAR DSP AMPLIFIER.

ДИЗАЙН И ИСПОЛНЕНИЕ

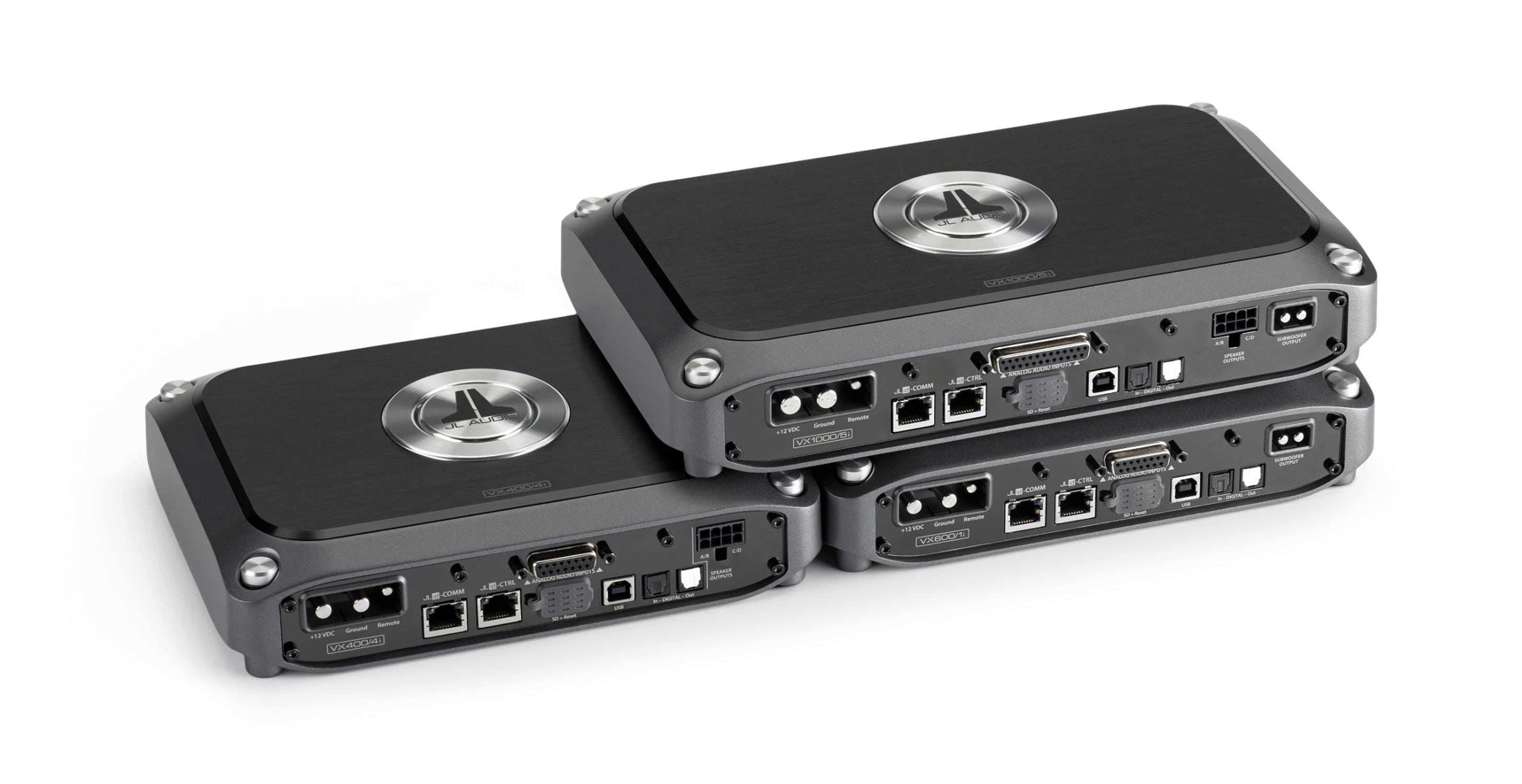

Совершенные технологии VXi представлены в очень компактном корпусе с очень привлекательным современным дизайном и удобной компоновкой, которая гарантирует простоту установки и гибкость настройки аудиосистемы. Для большего удобства инсталляции все подключения сделаны съемными коннекторами, расположенными вдоль одного торца. Усилитель укомплектован высококачественными проводными разъемами с очень надежной фиксацией.
Процессорные усилители VXi имеют сложную внутреннюю архитектуру с раздельными модулями обработки и усиления сигнала на отдельных печатных платах. Сердцем VXi является современный трехъядерный цифровой сигнальный процессор (Digital Signal Processor) Asahi Kasei Microdevice - AKM® АК7738, который осуществляет обработку сигнала с разрешением Hi-Res 24 бит / 96 кГц. Мощность процессора влияет не только на возможности настройки, она также влияет на качество звучания усилительной части, поскольку он выполняет функции мастер клока для высокоскоростных DirectFET® ключей. Преобразование сигнала осуществляется прецезионными аналого-цифровыми и цифро-аналоговыми конверторами AKM®. Платформа процессора имеет масштабируемую архитектуру и количество конверторов, как и количество каналов обработки, зависит от количества каналов усилителя мощности.
Элегантный дизайн усилителя сочетает светлые поверхности из матового шлифованного алюминия и черную верхнюю панель, в центре которой расположен логотип с возможностью смены ориентации и кольцевой подсветкой. И верхняя и нижняя панели выполнены из алюминиевого сплава, это обеспечивает превосходное экранирование от внешних электромагнитных помех. Для снижения уровня помех, которые наводятся на межкомпонентные кабели или возникают из-за возникновения так называемой земляной петли (Ground Loop), аналоговые входы выполнены по дифференциально-балансной схеме (Differential-Balanced Inputs). Температура усилителя контролируется передовой системой защиты Advanced Rollback Protection, которая в случае перегрева уменьшает пиковую мощность и отображает состояние на светодиодном индикаторе статуса.

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ
Многоканальный (количество каналов зависит от модели VXi) аналоговый вход с RCA коннекторами имеет дифференциально-балансную архитектуру для защиты от электромагнитных помех при подключении к обычным головным устройствам с линейным выходом. Регулировка чувствительности в диапазоне 200 мВ – 16 В RMS позволяет также подключить их к выходам усилителя штатной аудиосистемы с соответствующей мощностью. Процессорные усилители VXi не рассчитаны на автоматическое восстановление исходной формы аудиосигнала посредством суммирования отдельных частотных диапазонов и де-эквализации, как это в совершенстве делают ОЕМ интеграционные аудиопроцессоры JL Audio FiX™. Тем не менее, имея навыки работы с измерительным оборудованием можно произвести анализ частотной характеристики выходов штатного усилителя, их суммирование и эквализацию в ручном режиме. Программно можно активировать систему автоматического включения усилителя и выбрать схему её работы - по наличию полезного входного сигнала (Signal Sense) или появлению постоянной составляющей (DC Offset).
Цифровой оптический вход TOSLINK S/PDIF с разрешением до 24 бит / 192 кГц идеально подходит для подключения к современным Hi-Res источникам и ОЕМ интерфейсам MOST/TOSLINK, сквозной цифровой выход – для подключения еще одного усилителя VXi по оптике, аналоговый Pre-Out RCA с обработанным процессором сигнала - для подключения еще одного усилителя, например, сабвуферного моноблока.

УДОБСТВО УПРАВЛЕНИЯ И НАСТРОЙКИ
Все настройки процессорных усилителей VXi осуществляются непосредственно с места водителя с помощью бесплатного программного обеспечения JL Audio TüN ™ на совместимом компьютере, планшете или смартфоне вместо классических электромеханических переключателей и регулировок. Полноценная настройка осуществляется с традиционным подключением по комплектному USB кабелю на ПК с ОС Windows 7 SP1/Win 8.1/Win 10 32 бит или 64 бит macOS 10.12.0 64 бит. При подключении опционного Bluetooth® коммуникатора VXi-BTC возможна частичная настройка параметров дистанционно с мобильных устройств iPhone, iPad и Android с помощью мобильных приложений TüN™ Mobile и TüN™ Express.
Программное обеспечение JL Audio TüN ™ очень удобное и интуитивно понятное, для большей простоты при создании файла нового проекта пользователь может описать весь состав системы и выбрать один из наиболее популярных сценариев входной/выходной конфигурации с предустановленными параметрами. Далее можно создать до шести активных предустановленных настроек, которые выбираются одним нажатием кнопки опционного проводного пульта дистанционного управления DRC. Настройкам можно присвоить индивидуальные, легко запоминаемые названия, соответствующие их характеристиками и назначению.

ВОЗМОЖНОСТИ ВСТРОЕННОГО DSP-АУДИОПРОЦЕССОРА
Аудиопроцессор VXi оснащен гибкой системой роутинга (маршрутизации) и микширования аудиосигнала между аналоговыми и цифровыми входными и выходными каналами, которая настраивается в рабочем окне SETUP. Визуализация роутера разительно отличается от так называемых матрично процентных таблиц конкурентных программных продуктов, поскольку наглядно показывает пути прохождения сигнала между входами и выходами. Для большего удобства и быстрой ориентации входа промаркированы цифрами, выхода – буквами, каждому из них можно присвоить название соответствующее его функционалу.
Точная настройка параметров звучания осуществляется в окне TUNE. Фильтры высоких и низких частот (High-Pass и Low-Pass Filter) настраиваются с точностью до одного Герца с выбором порядка в зависимости от его типа (Linwitz-Riley - 12, 24, 48 дБ/октаву и Butterwoth – 6, 12, 18, 24, 36, 48 дБ/октаву). Точки настройки 10-полосного параметрического эквалайзера можно сгруппировать в рабочей полосе редактируемого канала, в крайних точках можно выбрать режим низкочастотной и высокочастотной полки или шельфа (Low Shelf и High Shelf EQ). Помимо этого в каждом канале доступен фазовый эквалайзер с выбором частоты настройки и добротности (Phase EQ или All-Pass Filter). Временные задержки рассчитываются автоматически после введения расстояний в поле Speaker Distance и очень наглядно отображаются в миллисекундах в поле Total Delay, при этом есть возможность точной настройки на слух - Additional Delay – с шагом 0,10 мс что соответствует разнице расстояний в 3 мм. Также доступны поканальные переключатели фазы – Polarity (+ / -) и регулировки уровней – Level Trim с шагом 0,10 дБ. Для всех перечисленных функций существует возможность объединения каналов в группы для единовременной регулировки с помощью функции линк.
Помимо стандартных для индустрии команд сохранения, загрузки и переноса настроек (Save Project, Open Project и Transfer Project to VXi) предусмотрено автоматическое сохранение настроек – Auto backup и команды отменить действие (Undo - Назад) и отменить отмену (Redo - Вперед).

Оперативные регулировки, такие как громкость, уровень сабвуфера и выбор пресетов, могут осуществляться с помощью опционного пульта дистанционного управления DRC-100, DRC-200 или DRC-205. Пульт управляет усилителем по цифровому протоколу JLid™ и подключается к порту JLid-CTRL. Еще один порт JLid-COMM позволяет подключить Bluetooth® коммуникатор VXi-BTC для дистанционной настройки с мобильных устройств или сетевой хаб VXi-HUB для подключения нескольких усилителей VXi в единую систему с большим количеством каналов настройки, но с единым централизованным управлением.

РЕФЕРЕНСНОЕ КАЧЕСТВО ЗВУЧАНИЯ
Помимо процессорной обработки сигнала и настройки, усилители VXi оснащены и другими передовыми технологиями JL Audio. В первую очередь это технология усиления D-класса NexD2 ™ второго поколения, которая подразумевает применение новейших высокоскоростных DirectFETTM-ключей Infineon®. Технология NexD2 ™ позволяет добиться превосходного качества звучания в широкополосном режиме в сочетании с исключительной эффективностью и очень низким уровнем шумов. Частота переключений всех каналов прекрасно синхронизирована с помощью мастер клок сигнала цифрового сигнального процессора DSP. Дизайн печатных плат разрабатывался так, чтобы максимально сократить длины сигнальных линий и минимизировать взаимное влияние силовых, слаботочных аналоговых и цифровых цепей.
Усилители VXi готовы доказать свое превосходство в плане качества звучания перед любым соперником сколь угодно высокого класса. У каждого путешествия свой саундрек. Сделайте его звучание незабываемым с аудиотехникой JL Audio!

Основные технические данные
Тип 5-канальный усилитель мощности D-класса со встроенным 7-канальным DSP-аудиопроцессором
Количество каналов 5
Класс усиления D
Мощность (RMS, 14,4 В) Основные каналы @ 4 Ома 75 Вт х 4; Основные каналы @ 2 Ома 100 Вт х 4; Основные каналы - мостовое включение @ 4 Ома 200 Вт х 2; Сабвуферный канал; @ 4 Ома 400 Вт х 1; Сабвуферный канал @ 3 Ома 500 Вт х 1; Сабвуферный канал @ 2 Ома 600 Вт х 1
Мощность (RMS) @ 12.5 В Основные каналы @ 4 Ома 60 Вт х 4; Основные каналы @ 2 Ома 90 Вт х 4; Основные каналы - мостовое включение @ 4 Ома 180 Вт х 2; Сабвуферный канал @ 4 Ома 360 Вт х 1; Сабвуферный канал @ 3 Ома 480 Вт х 1; Сабвуферный канал @ 2 Ома 600 Вт х 1
Отношение сигнал/шум (1 В) 80 дБ (весовой коэф. А, полоса пропускания 20 Гц - 20 кГц)
Коэффициент гармонических искажений < 1% @ 2 Ома
Демпинг-фактор > 100 / 50 Гц
Номинал предохранителя 80 A (AFS, AGU или MaxiFuse™)
Допустимое сечение кабеля питания 4 AWG
Процессор обработки аудиосигнала Трехъядерный Asahi Kasei Microdevice - AKM® АК7738
DAC/ADC Hi-Res 24 бит / 96 кГц
Отношение сигнал/шум (отн. макс. мощности) 99 дБ (весовой коэф. А, полоса пропускания 20 Гц - 20 кГц)
Аналоговые линейные входы 6-канальный дифференциально-балансный RCA
Аналоговые аудиовыходы 2-канальный RCA, 4 В RMS
Цифровые аудиовходы 1 TOSLINK
Цифровые аудиовыходы 1 TOSLINK, S/PDIF 24 бит / 96 кГц
Программное обеспечение TüN™ 3.0 совместимое с ОС Windows 7 SP1/Win 8.1/Win 10 32 бит или 64 бит macOS 10.12.0 64 бит
Подключение к PC 1 порт USB тип A/B
Совместимые ОС TüN™ Mobile и TüN™ Express совместимое с устройствами iPhone, iPad и Android (требуется подключение опционного Bluetooth® коммуникатора VXi-BTC)
Выносная панель управления 1 порт JLid™
Кроссовер Фильтры Низких и Высоких Частот (ФНЧ и ФВЧ) в каждом канале, выбор типа фильтра: Linkwitz (12, 24, 48 дБ/окт) или Butterworth (6, 12, 18, 24, 36, 48 дБ/окт)
Диапазон частот 12 Гц - 24 кГц (+0, -1 дБ)
Поддерживаемые форматы аудиофайлов S/PDIF, до 24 бит / 192 кГц включительно
Габаритные размеры (ДхШхВ) 287 х 168 х 54 мм
Вес 2,93 кг
